SPEC OF COAXIAL ISOLATOR
产品介绍：
Part Number:
CI-15000-001A
Features:
Broadband Transmission
Low Insertion Loss
Good Temperature Stability
Specification:

Frequency

12000-18000 MHz

Temperature range

+20℃～+30℃

-10℃～+60℃

VSWR

≦1:1.3

≦1:1.35

Isolation

≧18.0 dB

≧17.0 dB

Insertion loss

≦0.50 dB

≦0.65 dB

Forward Power Handling

5W CW

Reverse Power Handling

5W CW

Impedance

50 Ohm typical

Transmission Direction

Clockwise Rotation

Plating

Nickel-plating

Storage temperature range

-50℃～+80℃

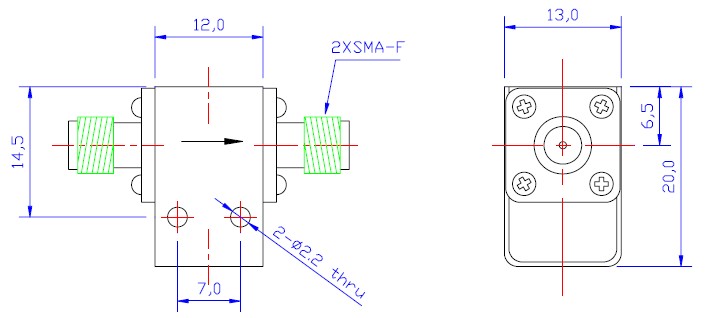

Outline Drawing(Unit: mm)
GENERAL PART TOLERANCE IS ±0.1 UNLESS OTHERWISE STATED
REV.:00
