SPEC OF DROP-IN CIRCULATOR

产品介绍：

Part Number:
DC-10000-001B
Features:
Miniaturization
High Power
Specification:
Frequency                             10500-10900 MHz
Temperature range              15℃～+35℃    -40℃～+85℃
Return loss                            ≧22.0 dB        ≧20.0 dB
Isolation                              ≧22.0 dB         ≧20.0 dB
Insertion loss                        ≦0.45 dB         ≦0.50 dB
Insertion phase tolerance    ≦±5° （1→2\2→3\3→1）
Power Handing(AVG/PK)         40W/100W
Storage temperature range   -40℃～+110℃
Direction                                 Counterclockwise

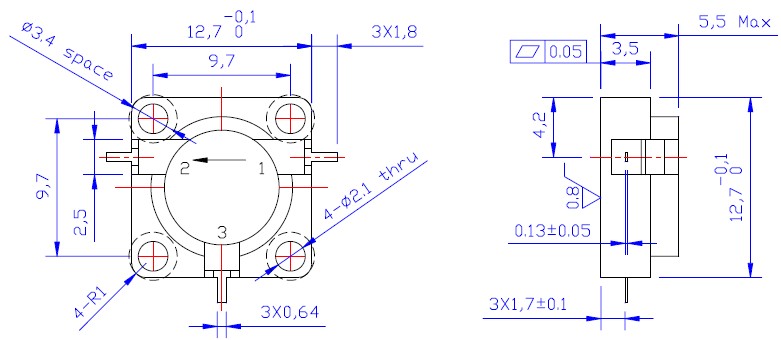

Outline Drawing（Unit: mm）
Material
--Body: Steel,Nickel plated
--Tab: BeCu,Gold（0.25 um Thick） plated Tab at three locations
--Lead-Free,No Nd Material,BeO Free
GENERAL PART TOLERANCE IS ±0.1 mm UNLESS OTHERWISE STATED
REV.:00
