SPEC OF DROP-IN ISOLATOR

产品介绍:
Part Number:
DI-2400-002A
Features:
Broadband Transmission
High Isolation
Specification:
Frequency 2300-2400 MHz
Temperature range -40℃~+85℃
Return loss(P1、P2、P3) ≧20.0 dB
Isolation (P2→P1)` ≧40.0 dB
Isolation (P3→P2) ≧18.0 dB
Insertion loss(P1→P2)) ≦0.45 dB
Insertion loss(P2→P3)) ≦0.25 dB
Power Handling(F/R) 50WCW 200W PK/20W CW
Direction Clockwise
Input / Output Impedance 50 Ohm
Storage temperature range -40℃~+110℃

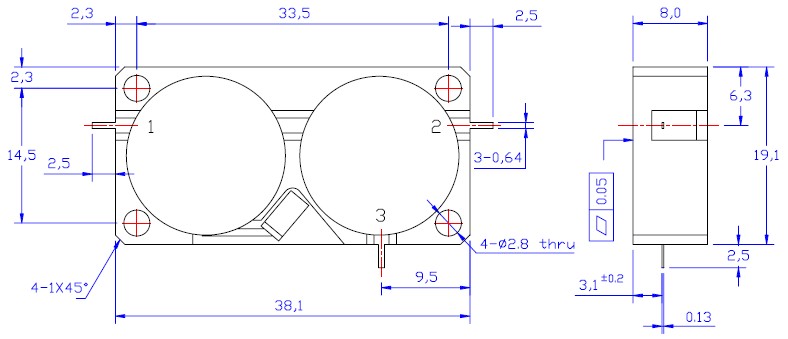

Outline Drawing:
Material
--Body: Steel,Nickel plated
--Tab: BeCu,Silver plated Tab at three locations
--Lead-Free,No Nd Material,BeO Free
GENERAL PART TOLERANCE IS ±0.1 UNLESS OTHERWISE STATED
REV.:00
