SPEC OF SMT CIRCULATOR

产品介绍：

Part Number:
SC-2000-007A
Features:
Surface Mounting
Broadband Transmission
Miniaturization
Specification:
Frequency (MHz) 2300-2700
Temperature range +20℃～+30℃ -40℃～+80℃
Return loss(dB) ≧22.0 ≧20.0
Isolation (dB) ≧22.0 ≧20.0
Insertion loss(dB) ≦0.30 ≦0.35
Power Handing（AVG/PK） 47dBm/53dBm
Reflow profile 280℃ Max to 10 seconds max
Direction Clockwise

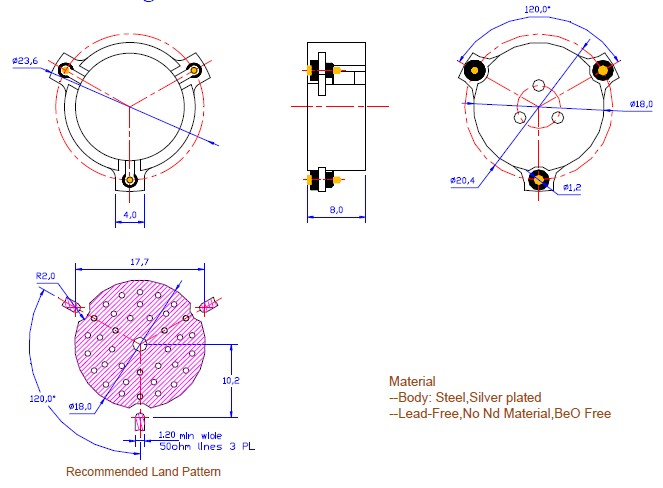

Outline Drawing:
GENERAL PART TOLERANCE IS ±0.1 UNLESS OTHERWISE STATED
REV.:00
