您现在的位置:首页 >> 产品信息 >> 详细



WAVE-GUIDE ISOLATOR

产品介绍:

 Part Number:

          WI-23000-003A

 Features:

 Economically priced



 Miniaturization

Broadband Transmission

 Specification:

Frequency

21.20-23.60 GHz

Temperature range

-40+80

Return loss

20.0 dB

Isolation

20.0 dB

Insertion loss

0.5dB

Power Handling(F/R)

1W CW

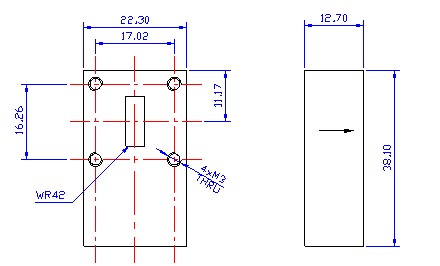

 Outline Drawing (Unit : mm)



GENERAL PART TOLERANCE IS ±0.05 UNLESS OTHERWISE STATED

 Other requirements for all above products:

1) Cavity materials: Aluminum alloy conductive oxide (RoHs Comply)

2) Product surface: No damage, scratches, stains

3) Isolator packing: Preventing Moisture, shock, and pollution

4) Environment test

Working temperature: -40°C~80°C @ humidity 95% R.H.

Temperature cycle test: -55°C~85°C, 10cycles, based on MIL-STD-883, method 1010Test condition A),every cycle 1hour

HumidityStable condition):40°C@ Humidity 95% R.H.96 hoursbased onMIL-STD-202method 103B

Vibration10-55HzX,Y,Z each coaxial 2 hoursbased on MIL-STD-202, method201A

5)Marking

Supplier name

Serial No. or Week No.
