SPEC OF COAXIAL CIRCULATOR
产品介绍：
Part Number:
CC-2000-003B
Features:
Low Insertion Loss
Broadband Transmission

Specification:
Frequency
1820-2160MHz
Temperature range
+20℃～+30℃
-30℃～+75℃
Isolation (P2→P1)
≧55dB@1930-1995MHz
≧50dB@1930-1995MHz
Insertion loss(P1→P2)
≦0.50 dB
≦0.60dB
Insertion loss(P2→P3)
≦0.2dB@1930-1995MHz
≦0.3dB@1930-1995MHz
PIM3
≦-100 dBc (43dBm @ Port 1，33dBm @ Port 2)
Power Handling(F/R)
150W/20W

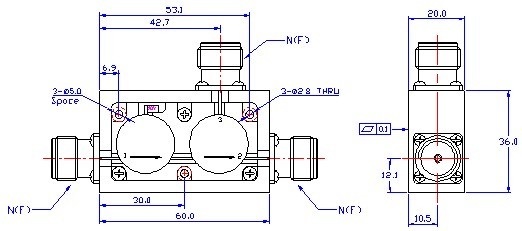

Outline Drawing:
GENERAL PART TOLERANCE IS ±0.1 UNLESS OTHERWISE STATED
REV.:00
