SPEC OF COAXIAL ISOLATOR
产品介绍：
Part Number:
CI-700-002B
Features:
Low Insertion Loss
Broadband Transmission

Specification:
Frequency
670-870 MHz
Temperature range
+20℃～+30℃
-30℃～+75℃
Return loss(P1、P2、P3)
≧20.0 dB
≧16.0 dB
Isolation (P2→P1)
≧55dB@728-746 MHz
≧50dB@728-746 MHz
Insertion loss(P1→P2)
≦1.50 dB
≦2.00dB
Insertion loss(P2→P3)
≦0.2dB@728-746 MHz
≦0.3dB@728-746 MHz
PIM3
<-130 dBc (2X43dBm @ Port 2)
Forward Power Handling
150W
Reverse Power Handling
10W

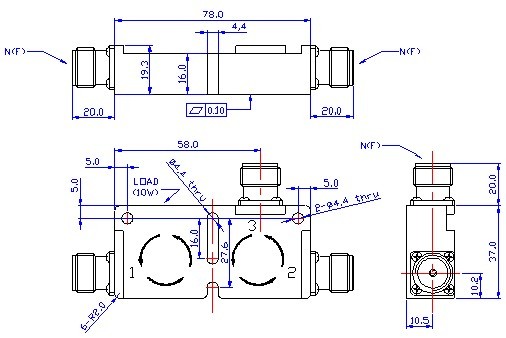

Outline Drawing:
GENERAL PART TOLERANCE IS ±0.1 UNLESS OTHERWISE STATED
REV.:00
