SPEC OF MICROTRIP ISOLATOR
产品介绍：



Part Number:
MI-10000-001B
Features:
Surface Mounting
Miniaturization

Specification:
Frequency (MHz)
8000-12000
Temperature range
+20℃～+40℃
-55℃～+85℃
Power （F/R）
12W/18W
12W/18W
Isolation (dB)
≧15.0（1→2）
≧13.0（1→2）
≧20.0（3→2）
≧17.0（3→2）
≧32.0（3→1）
≧30.0（3→1）
Insertion loss(dB)
≦0.8（2→1）
≦0.9（2→1）
≦1.2（1→3）
≦1.3（1→3）
VSWR
不作要求，由用户在实际使用中测试。
备注：插损指标含测试架插损。

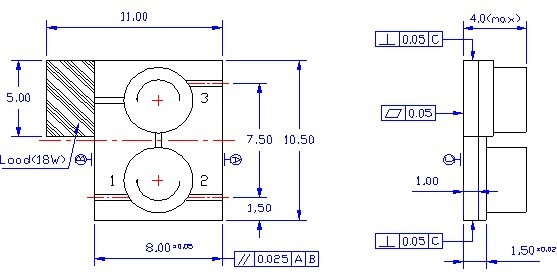

Outline Drawing:
     GENERAL PART TOLERANCE IS ±0.1 UNLESS OTHERWISE STATED

REV.:00
