SPEC OF DROP-IN CIRCULATOR |
| 产品介绍： |
|
Part Number:
DC-2000-003A
Features:
Miniaturization
Low IMD
Low Insertion Loss |
|
|
Specification:
|
Frequency (MHz) |
2010-2025 |
|
Temperature range |
+20℃～+40℃ |
-30℃～+85℃ |
|
VSWR |
<1.08 |
<1.13 |
|
Power Handing |
100W |
100W |
|
Isolation (dB) |
≧28.0 |
≧24.0 |
|
Insertion loss(dB) |
<0.17 |
<0.22 |
|
IM3(dBc) |
＜-88dBc Power @ 2X33dBm CW |
|
|

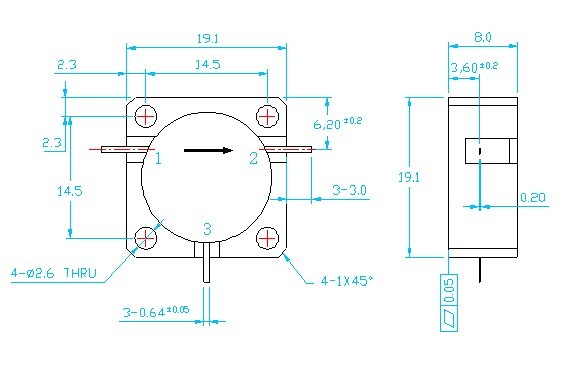

Outline Drawing:
GENERAL PART TOLERANCE IS ±0.1 UNLESS OTHERWISE STATED | REV.:00 |
|
|
